고객센터계측기 함수발생기는 뭐하는 계측기고 선택할 때 어떤 스펙을을 봐야할까요?
함수발생기(Function Generator)란?
함수발생기(Function Generator, 임의파형발생기/AWG, SG 포함)는 원하는 전기 신호(파형)를 만들어서회로나 장비에 “입력”으로 넣어주는 계측기입니다.
오실로스코프가 “보는 기기”라면,함수발생기는 “만드는 기기”입니다.
1) 함수발생기로 하는 대표 작업
| 회로/모듈 동작시험 | 증폭기, 필터, ADC, 센서 인터페이스 등에 정현파/사각파를 넣고 응답을 확인합니다. |
| 주파수 특성 측정 | 스윕(Sweep) 기능으로 필터 컷오프 주파수, 공진점 등을 찾습니다. |
| 디지털/클럭 신호 공급 | MCU, 로직, 통신 회로에 사각파/펄스/클럭 신호를 제공합니다. |
| 트리거/동기 | 오실로스코프와 동기 측정을 하여 위상, 지연시간 등을 확인합니다. |
| 임의파형 재현 | AWG 기능이 있으면 실제 센서 신호, 버스트, 노이즈, 표준 파형(펄스열 등)을 흉내 낼 수 있습니다. |

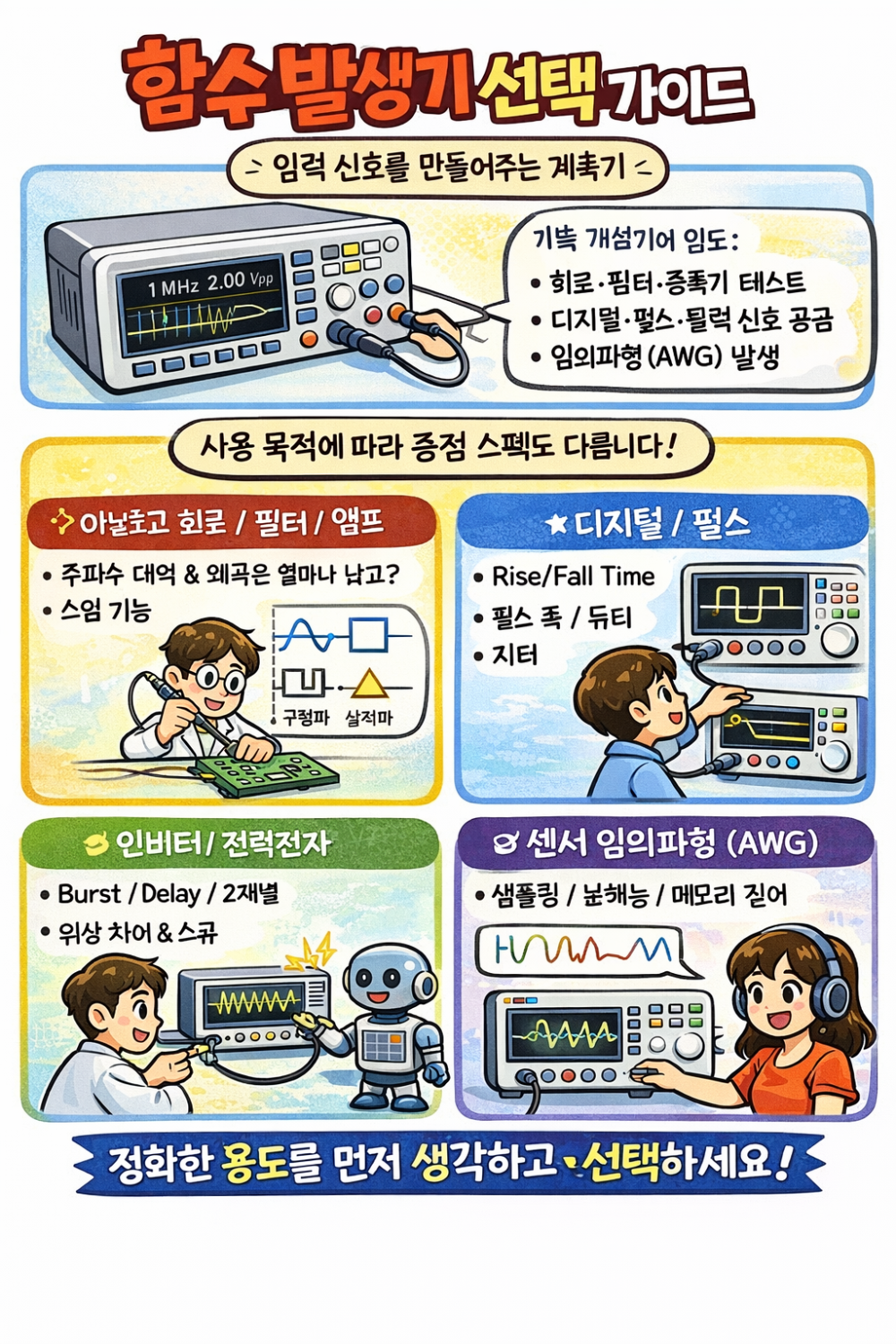

2) 선택할 때는 “사용 목적”부터 나누어 보시면 정확합니다
A. 아날로그 회로 / 필터 / 앰프 테스트가 목적
- 최대 주파수(정현파 기준): 사용하는 회로 대역의 최소 5~10배 여유
- 왜곡(THD+N): 오디오/정밀 아날로그 분야라면 중요
- 진폭 정확도 / 오프셋: 작은 신호나 바이어스가 필요하면 중요
- 스윕 기능: 로그/리니어 스윕, dwell(머무름) 설정 가능 여부 확인
B. 디지털 / 펄스 / 클럭 용도가 목적
- 상승/하강시간(Rise/Fall Time): 빠를수록 고속 디지털에 유리
- 펄스 폭 / 듀티 범위: 매우 짧은 펄스가 필요하면 핵심
- 지터(Jitter): 클럭 품질이 중요하면 반드시 확인
- TTL/CMOS 레벨 옵션 또는 고속 로직 출력 지원 여부 확인
C. 인버터 / 전력전자 / 스위칭 컨버터 구동·제어가 목적
- 펄스/버스트/게이트 드라이브용 기능: Burst, Delay, Phase
- 2채널 동기: 위상차(Phase) 조절, 채널 간 스큐(Skew) 확인
- 외부 트리거 / 게이트 입력: 다른 장비와 연동 시험 시 중요
D. 실제 신호를 흉내 내는 R&D / 검증이 목적 (AWG 필요)
- 샘플링레이트(MSa/s 또는 GSa/s)와 수직 분해능(Bit)
- 메모리 길이(Points): 길수록 복잡한 파형 재현 가능
- 임의파형 편집 / PC 소프트웨어: 파형 가져오기, 스크립트 제어 지원 여부
3) 스펙표에서 꼭 봐야 하는 핵심 체크리스트
- 주파수 대역 (Sine / Square 각각 확인)
- 출력 진폭 범위 (특히 50Ω에서 몇 Vpp인지 / Hi-Z에서 몇 Vpp인지)
- 오프셋(DC Offset) 범위 (원하는 바이어스를 걸 수 있는지)
- 출력 임피던스 50Ω, 단자(BNC), Load 조건 표기
- Rise / Fall Time, 지터 (디지털/펄스용이면 매우 중요)
- 채널 수(1ch / 2ch) 및 동기 / 위상 제어 가능 여부
- 변조 / 스윕 / 버스트 기능 (AM / FM / PM / FSK / PWM, Sweep, Burst)
- 인터페이스 (USB / LAN, SCPI 지원) — 자동시험/원격제어 필요 시 필수
- 보호 / 내구성: 출력 단락 보호, 과전압 보호 등
4) 빠른 추천 기준 (현장용 감)
| 사용 목적 | 빠른 판단 기준 |
|---|---|
| 일반 전자회로 / 교육 / 기본 개발 | 25~50 MHz급 2채널이면 대부분 커버 가능합니다. |
| 디지털 클럭 / 고속 펄스 | Square 대역, Rise/Fall Time, 지터를 최우선으로 보셔야 합니다. |
| 임의파형 / 센서 재현 | AWG 기준으로 샘플링레이트, 비트 수, 메모리 길이를 먼저 결정하시면 됩니다. |
