UPH 시리즈는 500W~8KW의 정격 전력을 제공하는 고출력 스위칭 DC 전원 공급 장치입니다. UPH 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소비를 크게 줄여 고효율 및 안정성 높은 스위칭 기능을 지원합니다.
UPH 시리즈는 2U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 +1000V에서 +30KV까지입니다. -1000V에서 -30KV까지 음의 출력 옵션이 있습니다. RS232 및 RS485 통신 인터페이스는 UPH 시리즈의 표준 부품으로 제작되어 디지털 제어를 위한 다양한 통신 옵션을 제공합니다.
[ 주요 특징 ]
* ZVZCS PWM 기술, 고효율 및 높은 안정성 채택
* 최대 정격 출력 500W ~ 8KW
* +1000V에서 +30KV까지 최대 정격 전압
* -1000V에서 -30KV까지 음의 출력 옵션
* 정전압 및 정전류 작동, 자동 CV/CC 스위치
* 2U 19인치 표준 섀시 내장
* 온도 조절 컨트롤 팬, 소음 감소
* 낮은 리플, 높은 안정성
* 시작 중 오버슈트 없음
* 목록 모드 기능, 자동 실행 기능
* 미리 설정된 기능, 출력 개방 회로로 전압 및 전류 설정
* 전면 패널 작동: 사전 설정된 전압 및 전류, 출력 ON/OFF
* 여러 보호: OVP, OTP, UVP 및 전류 제한 보호
* 다중 프로그래밍 인터페이스: RS232, RS485
* ModBus-RTU 명령 지원
[ 무료 PC소프트웨어 ]
[ 시동 중 오버슈트 없음 ]

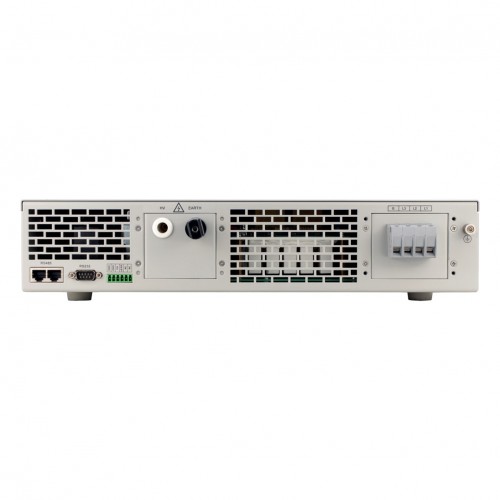

[ UPH 2U 프레임 ]

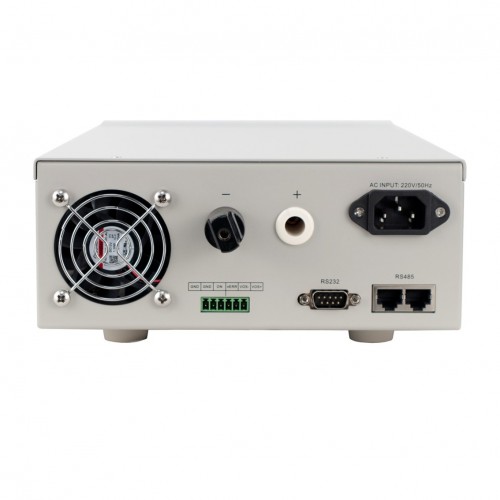

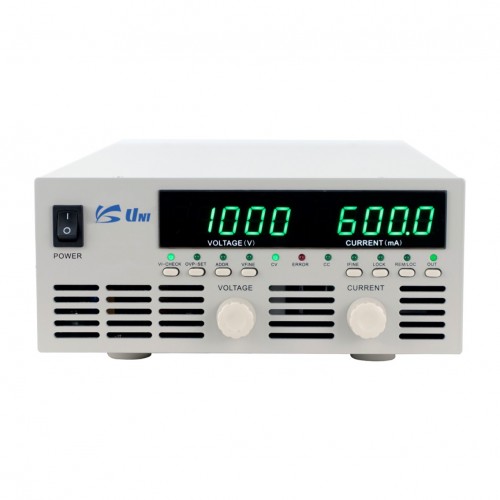

[ UPH 600W, 최대 3kV의 경우 1/2 2U 프레임 ]

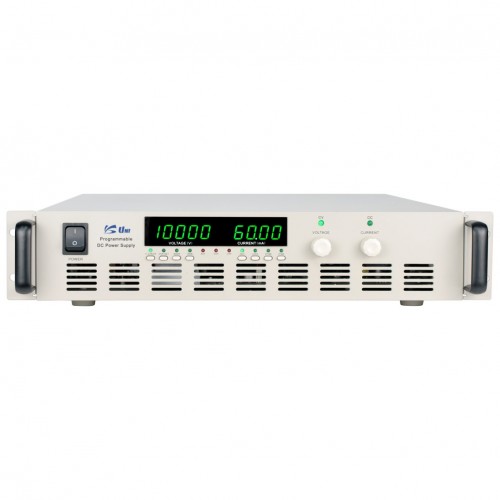

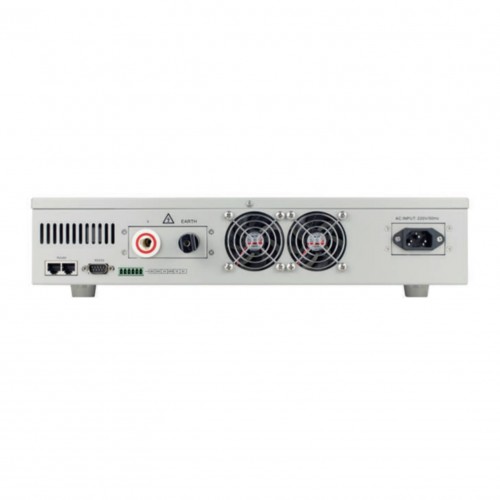

[ UPH 600W~5kW의 경우 2U 프레임 ]

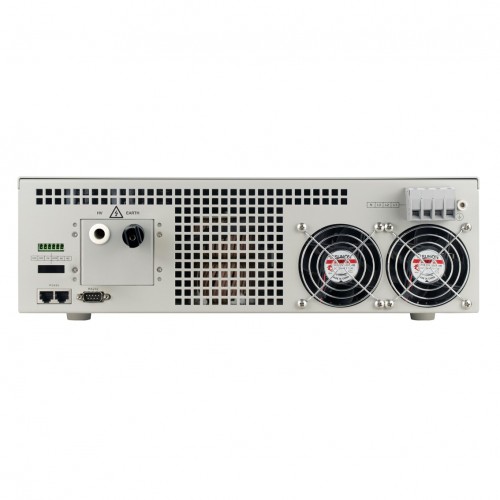

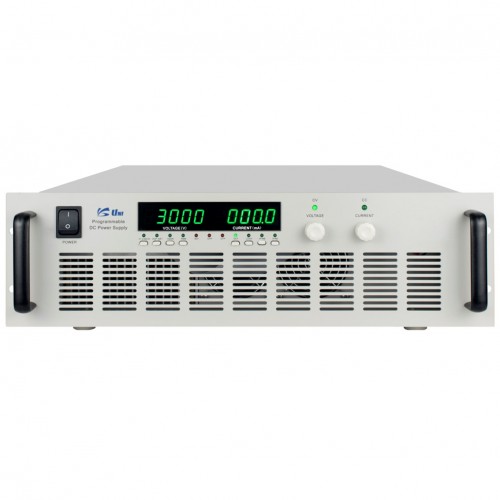

[ UPH 6kW~8kW의 경우 3U 프레임 ]
[ 제품별 사양 ]
Output |
||
Rated Voltage |
Full range adjustable |
|
Rated Current |
Full range adjustable |
|
OVP Range |
Up to 105% of rated voltage
adjustable |
|
Line Regulation |
CV≤0.5%+2LSB, CC≤0.5%+2LSB |
|
Load Regulation |
CV≤0.1%+2LSB, CC≤0.1%+2LSB |
|
Ripple & Noise |
≤0.05% FS, ≤0.1% FS |
|
Programming |
||
Programming Resolution |
Voltage |
1V |
Current |
0.01mA / 0.1mA / 1mA |
|
OVP |
1V |
|
Interface |
RS232, RS485 |
|
Commands |
ModBus-RTU |
|
Display |
||
Meter |
Voltage |
4
digits LED display for 1000V to 8000V, 5 digits LED display for 10000V to
30000V |
Current |
4
digits LED display |
|
Display Resolution |
Voltage |
1V |
Current |
0.01mA / 0.1mA / 1mA |
|
Display Accuracy |
Voltage |
≤0.2%FS+2LSB |
Current |
≤0.5%FS+2LSB |
|
Protection |
||
Over Voltage
Protection (O.V.P.) |
Built-in
OVP protection with limit of 105% rated output voltage. The
output will be shut down when OVP is activated. |
|
Over
Temperature Protection (O.T.P.) |
Built-in
OTP protection with heat sink temperature limit of 50℃±5%. The
output will be shut down when OTP is activated. |
|
Under
Voltage Protection (U.V.P.) |
Built-in
UVP protection with limit of 165Vac. The
output will be shut down when UVP is activated. |
|
General |
||
Cooling method |
Cooling fan |
|
Operating environment |
0℃~40℃, 10%~80%RH |
|
Storage environment |
-20℃~70℃,
10%~90%RH |
Model (500W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
|||
UPH500-10K |
300V~10kV |
0~50mA |
0~10500V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-10KN |
-300V~-10kV |
0~50mA |
0~-10500V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-12K |
360V~12kV |
0~42mA |
0~12600V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-12KN |
-360V~-12kV |
0~42mA |
0~-12600V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-15K |
450V~15kV |
0~34mA |
0~15750V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-15KN |
-450V~-15kV |
0~34mA |
0~-15750V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-20K |
1000V~20kV |
0~25mA |
0~21000V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-20KN |
-1000V~-20kV |
0~25mA |
0~-21000V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-25K |
1250V~25kV |
0~20mA |
0~26250V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-25KN |
-1250V~-25kV |
0~20mA |
0~-26250V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-30K |
1500V~30kV |
0~17mA |
0~31500V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
UPH500-30KN |
-1500V~-30kV |
0~17mA |
0~-31500V |
≤0.1% FS |
1V |
0.10mA |
1V |
1V |
0.01mA |
|
Dimensions |
482.6Wx88Hx506D mm
(2U) |
|||||||||
Weight |
Approx 11kg |
|||||||||
AC Input |
1φ3W, 220V±10% 47~63Hz |
|||||||||
Model (600W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
|||
UPH600-10HS |
0~1000V |
0~600mA |
0~1050V |
≤0.05%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-10HSN |
-200~-1000V |
0~600mA |
-200~-1050V |
≤0.05% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-12HS |
0~1200V |
0~500mA |
0~1260V |
≤0.05%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-12HSN |
-240~-1200V |
0~500mA |
-240~-1260V |
≤0.05% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-15HS |
0~1500V |
0~400mA |
0~1575V |
≤0.05%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-15HSN |
-300~-1500V |
0~400mA |
-300~-1575V |
≤0.05% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-20HS |
0~2000V |
0~300mA |
0~2100V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-20HSN |
-400~-2000V |
0~300mA |
-400~-2100V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-30HS |
200~3000V |
0~200mA |
200~3150V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH600-30HSN |
-600~-3000V |
0~200mA |
-600~-3150V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
Dimensions |
212.5Wx88Hx340D
mm (1/2 2U) |
|||||||||
Weight |
Approx 5kg |
|||||||||
AC Input |
1φ3W, 220V±10% 47~63Hz |
|||||||||
Model (600W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||||
UPH600-10H |
0~1000V |
0~600mA |
0~1050V |
≤0.05%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-10HN |
-200~-1000V |
0~600mA |
-200~-1050V |
≤0.05% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-12H |
0~1200V |
0~500mA |
0~1260V |
≤0.05%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-12HN |
-240~-1200V |
0~500mA |
-240~-1260V |
≤0.05% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-15H |
0~1500V |
0~400mA |
0~1575V |
≤0.05%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-15HN |
-300~-1500V |
0~400mA |
-300~-1575V |
≤0.05% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-20H |
0~2000V |
0~300mA |
0~2100V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-20HN |
-400~-2000V |
0~300mA |
-400~-2100V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-30H |
200~3000V |
0~200mA |
200~3150V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-30HN |
-600~-3000V |
0~200mA |
-600~-3150V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-40H |
200~4000V |
0~150mA |
200~4200V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-40HN |
-800~-4000V |
0~150mA |
-800~-4200V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-50H |
300~5000V |
0~120mA |
300~5250V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-50HN |
-1000~-5000V |
0~120mA |
-1000~-5250V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH600-60H |
400~6000V |
0~100mA |
400~6120V |
≤0.1%
FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-60HN |
-1200~-6000V |
0~100mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-80H |
500~8000V |
0~75mA |
500~8400V |
≤0.1%
FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-80HN |
-1600~-8000V |
0~75mA |
-1600~-8400V |
≤0.1% FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-100H |
800~10000V |
0~60mA |
800~10500V |
≤0.1%
FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-100HN |
-2000~-10000V |
0~60mA |
-2000~-10500V |
≤0.1% FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-120H |
1000~12000V |
0~50mA |
1000~12600V |
≤0.1%
FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
UPH600-120HN |
-2400~-12000V |
0~50mA |
-2400~-12600V |
≤0.1% FS |
1V |
0.01mA |
1V |
1V |
0.01mA |
||
Dimensions |
425W×88H×463D mm (2U) |
||||||||||
Weight |
Approx 12kg |
||||||||||
AC Input |
1φ3W, 220V±10% 47~63Hz |
||||||||||
Model (1200W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPH1200-10H |
0~1000V |
0~1200mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH1200-10HN |
-200~-1000V |
0~1200mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH1200-12H |
0~1200V |
0~1000mA |
0~1260V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH1200-12HN |
-240~-1200V |
0~1000mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH1200-15H |
0~1500V |
0~800mA |
0~1575V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-15HN |
-300~-1500V |
0~800mA |
-300~-1575V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-20H |
0~2000V |
0~600mA |
0~2100V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-20HN |
-400~-2000V |
0~600mA |
-400~-2100V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-30H |
200~3000V |
0~400mA |
200~3150V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-30HN |
-600~-3000V |
0~400mA |
-600~-3150V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-40H |
200~4000V |
0~300mA |
200~4200V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-40HN |
-800~-4000V |
0~300mA |
-800~-4200V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-50H |
300~5000V |
0~240mA |
300~5250V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-50HN |
-1000~-5000V |
0~240mA |
-1000~-5250V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-60H |
400~6000V |
0~200mA |
400~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-60HN |
-1200~-6000V |
0~200mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-80H |
500~8000V |
0~150mA |
500~8400V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-80HN |
-1600~-8000V |
0~150mA |
-1600~-8400V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-100H |
800~10000V |
0~120mA |
800~10500V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-100HN |
-2000~-10000V |
0~120mA |
-2000~-10500V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH1200-120H |
1000~12000V |
0~100mA |
1000~12600V |
≤0.1%
FS |
1V |
0.01mA |
1V |
1V |
0.1mA |
UPH1200-120HN |
-2400~-12000V |
0~100mA |
-2400~-12600V |
≤0.1% FS |
1V |
0.01mA |
1V |
1V |
0.1mA |
Dimensions |
425W×88H×463D mm (2U) |
||||||||
Weight |
Approx 13kg |
||||||||
AC Input |
1φ3W, 220V±10% 47~63Hz |
Model (2400W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPH2400-10H |
0~1000V |
0~2400mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-10HN |
-200~-1000V |
0~2400mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-12H |
0~1200V |
0~2000mA |
0~1260V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-12HN |
-240~-1200V |
0~200mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-15H |
0~1500V |
0~1600mA |
0~1575V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-15HN |
-300~-1500V |
0~1600mA |
-300~-1575V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-20H |
0~2000V |
0~1200mA |
0~2100V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-20HN |
-400~-2000V |
0~1200mA |
-400~-2100V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH2400-30H |
200~3000V |
0~800mA |
200~3150V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-30HN |
-600~-3000V |
0~800mA |
-600~-3150V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-40H |
200~4000V |
0~600mA |
200~4200V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-40HN |
-800~-4000V |
0~600mA |
-800~-4200V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-50H |
300~5000V |
0~480mA |
300~5250V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-50HN |
-1000~-5000V |
0~480mA |
-1000~-5250V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-60H |
400~6000V |
0~400mA |
400~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-60HN |
-1200~-6000V |
0~400mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-80H |
500~8000V |
0~300mA |
500~8400V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-80HN |
-1600~-8000V |
0~300mA |
-1600~-8400V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-100H |
800~10000V |
0~240mA |
800~10500V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH2400-100HN |
-2000~-10000V |
0~240mA |
-2000~-10500V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
Dimensions |
425W×88H×463D mm (2U) for
1kV to 5kV models 482.6Wx88Hx533D mm (2U-L) for
6kV to 10kV models |
||||||||
Weight |
Approx 13kg |
||||||||
AC Input |
1φ3W, 220V±10% 47~63Hz for
1kV to 5kV models 3φ4W, 380V±10% 47~63Hz for 6kV
& 10kV models |
Model (3000W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||
UPH3000-10H |
0~1000V |
0~3000mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-10HN |
-200~-1000V |
0~3000mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-12H |
0~1200V |
0~2500mA |
0~1260V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-12HN |
-240~-1200V |
0~2500mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-15H |
0~1500V |
0~2000mA |
0~1575V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-15HN |
-300~-1500V |
0~2000mA |
-300~-1575V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-20H |
0~2000V |
0~1500mA |
0~2100V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-20HN |
-400~-2000V |
0~1500mA |
-400~-2100V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
UPH3000-30H |
200~3000V |
0~1000mA |
200~3150V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
1mA |
UPH3000-30HN |
-600~-3000V |
0~1000mA |
-600~-3150V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
1mA |
UPH3000-40H |
200~4000V |
0~750mA |
200~4200V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-40HN |
-800~-4000V |
0~750mA |
-800~-4200V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-50H |
300~5000V |
0~600mA |
300~5250V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-50HN |
-1000~-5000V |
0~600mA |
-1000~-5250V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-60H |
400~6000V |
0~500mA |
400~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-60HN |
-1200~-6000V |
0~500mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-80H |
500~8000V |
0~375mA |
500~8400V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-80HN |
-1600~-8000V |
0~375mA |
-1600~-8400V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-100H |
800~10000V |
0~300mA |
800~10500V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
UPH3000-100HN |
-2000~-10000V |
0~300mA |
-2000~-10500V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
Dimensions |
425W×88H×463D mm (2U) for
1kV to 5kV models 482.6Wx88Hx533D mm (2U-L) for
6kV to 10kV models |
||||||||
Weight |
Approx 13kg |
||||||||
AC Input |
1φ3W, 220V±10% 47~63Hz for
1kV to 5kV models 3φ4W, 380V±10% 47~63Hz for
6kV & 10kV models |
Model (4000W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
|||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
||||
UPH4000-8H |
0~800V |
0~5000mA |
0~ 840V |
≤0.1% FS |
0.1V |
1mA |
0.1V |
0.1V |
1mA |
||
UPH4000-10H |
0~1000V |
0~4000mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-10HN |
-200~-1000V |
0~4000mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-12H |
0~1200V |
0~3300mA |
0~1260V |
≤0.1%FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-12HN |
-240~-1200V |
0~3300mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-15H |
0~1500V |
0~2600mA |
0~1575V |
≤0.1%FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-15HN |
-300~-1500V |
0~2600mA |
-300~-1575V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-20H |
0~2000V |
0~2000mA |
0~2100V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-20HN |
-400~-2000V |
0~2000mA |
-400~-2100V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-30H |
400~3000V |
0~1300mA |
400~3150V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-30HN |
-600~-3000V |
0~1300mA |
-600~-3150V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-40H |
550~4000V |
0~1000mA |
550~4200V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-40HN |
-800~-4000V |
0~1000mA |
-800~-4200V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
||
UPH4000-50H |
700~5000V |
0~800mA |
700~5250V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH4000-50HN |
-1000~-5000V |
0~800mA |
-1000~-5250V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH4000-60H |
800~6000V |
0~660mA |
800~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
UPH4000-60HN |
-1200~-6000V |
0~660mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
||
Dimensions |
482.6W×88H×533D mm (2U-L) |
||||||||||
Weight |
Approx 14kg |
||||||||||
AC Input |
3φ4W, 380V±10% 47~63Hz |
||||||||||
Model (5000W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
|||
UPH5000-10H |
0~1000V |
0~5000mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-10HN |
-200~-1000V |
0~5000mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-12H |
0~1200V |
0~4160mA |
0~1260V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-12HN |
-240~-1200V |
0~4160mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-15H |
0~1500V |
0~3300mA |
0~1575V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-15HN |
-300~-1500V |
0~3300mA |
-300~-1575V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-20H |
0~2000V |
0~2500mA |
0~2100V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-20HN |
-400~-2000V |
0~2500mA |
-400~-2100V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-30H |
400~3000V |
0~1600mA |
400~3150V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-30HN |
-600~-3000V |
0~1600mA |
-600~-3150V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-40H |
550~4000V |
0~1250mA |
550~4200V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-40HN |
-800~-4000V |
0~1250mA |
-800~-4200V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-50H |
700~5000V |
0~1000mA |
700~5250V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-50HN |
-1000~-5000V |
0~1000mA |
-1000~-5250V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH5000-60H |
800~6000V |
0~830mA |
800~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
UPH5000-60HN |
-1200~-6000V |
0~830mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
0.1mA |
|
Dimensions |
482.6W×88H×533D mm (2U-L) |
|||||||||
Weight |
Approx 14kg |
|||||||||
AC Input |
3φ4W, 380V±10% 47~63Hz |
|||||||||
Model (6000W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
|||
UPH6000-10H |
0~1000V |
0~6000mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-10HN |
-200~-1000V |
0~6000mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-12H |
0~1200V |
0~5000mA |
0~1260V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-12HN |
-240~-1200V |
0~5000mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-15H |
0~1500V |
0~4000mA |
0~1575V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-15HN |
-300~-1500V |
0~4000mA |
-300~-1575V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-20H |
0~2000V |
0~3000mA |
0~2100V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-20HN |
-400~-2000V |
0~3000mA |
-400~-2100V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-30H |
400~3000V |
0~2000mA |
400~3150V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-30HN |
-600~-3000V |
0~2000mA |
-600~-3150V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-40H |
550~4000V |
0~1500mA |
550~4200V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-40HN |
-800~-4000V |
0~1500mA |
-800~-4200V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-50H |
700~5000V |
0~1200mA |
700~5250V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-50HN |
-1000~-5000V |
0~1200mA |
-1000~-5250V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH6000-60H |
800~6000V |
0~1000mA |
800~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
1mA |
|
UPH6000-60HN |
-1200~-6000V |
0~1000mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
1mA |
|
Dimensions |
482.6W×132.5H×533D mm (3U) |
|||||||||
Weight |
Approx 18kg |
|||||||||
AC Input |
3φ4W, 380V±10% 47~63Hz |
|||||||||
Model (8000W) |
Rated
Output |
Voltage Ripple |
Programming Resolution |
Display Resolution |
||||||
V |
A |
OVP |
V |
A |
OVP |
V |
A |
|||
UPH8000-10H |
0~1000V |
0~8000mA |
0~1050V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-10HN |
-200~-1000V |
0~8000mA |
-200~-1050V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-12H |
0~1200V |
0~6670mA |
0~1260V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-12HN |
-240~-1200V |
0~6670mA |
-240~-1260V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-15H |
0~1500V |
0~5330mA |
0~1575V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-15HN |
-300~-1500V |
0~5330mA |
-300~-1575V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-20H |
0~2000V |
0~4000mA |
0~2100V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-20HN |
-400~-2000V |
0~4000mA |
-400~-2100V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-30H |
400~3000V |
0~2660mA |
400~3150V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-30HN |
-600~-3000V |
0~2660mA |
-600~-3150V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-40H |
550~4000V |
0~2000mA |
550~4200V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-40HN |
-800~-4000V |
0~2000mA |
-800~-4200V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-50H |
700~5000V |
0~1600mA |
700~5250V |
≤0.1%
FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-50HN |
-1000~-5000V |
0~1600mA |
-1000~-5250V |
≤0.1% FS |
1V |
1mA |
1V |
1V |
1mA |
|
UPH8000-60H |
800~6000V |
0~1330mA |
800~6120V |
≤0.1%
FS |
1V |
0.1mA |
1V |
1V |
1mA |
|
UPH8000-60HN |
-1200~-6000V |
0~1330mA |
-1200~-6120V |
≤0.1% FS |
1V |
0.1mA |
1V |
1V |
1mA |
|
Dimensions |
482.6W×132.5H×533D mm (3U) |
|||||||||
Weight |
Approx 22kg |
|||||||||
AC Input |
3φ4W, 380V±10% 47~63Hz |
|||||||||
제품 개선을 위해 사양은 사전 통지 없이 변경될 수 있습니다.
사용후기가 없습니다.
상품문의가 없습니다.
배송 기간 |
㈜알앤디테크의 모든 상품은 평균 발송일을 명시하고 있습니다. 평균배송일 : 각 제품의 상품 페이지의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요 * 일부 상품의 경우 재고 보유 상황에 따라서 평균 발송일이 다소 차이가 발생될 수 있습니다. 다품종으로 주문을 하신 경우 상품의 평균 발송일이 가장 늦은 상품의 발송일에 일괄 발송됩니다. (발송 예정일은 근무 영업일 기준 평균 소요일 입니다. 토요일,일요일,공휴일은 제외 됩니다. ) |
|
배송 요금 |
구입금액(공급가 기준) 10만원 이상 구매시 배송료 무료 (택배) / 구입금액 10만원 이하 구매시 택배비(무게,크기, 도선료/지역별 차등)가 추가됩니다. 해외주문수입상품도 추가 부담없이 위와 동일한 조건으로 배송합니다. |
|
배송 방법 |
로젠택배 |
상품발송 후 평균 2~3일내 수령 가능하며 택배사의 사정에 따라 다소 지연될 수 있습니다. 로젠택배 배송조회 : 온라인조회 및 전국공통 국번없이 1588-9988 |
퀵서비스 | 구매자 부담(착볼)이며, 서울 전지역과 경기 일부 지역에서 가능한 서비스입니다.가능 여부는 주문 후 고객센터로 전화 (02-586-8111) 연락주세요. | |
기타 |
주의사항 제품의 이미지는 단순 참조용입니다. 판단이 어려우시 경우 고객센터 게시판으로 사전 문의하시기 바랍니다.
전자, 기계부품등 알앤디테크 쇼핑몰 제품의 경우 제품특성상 대표이미지를 사용하는 경우가 많습니다. 이미지 오류로 인한 주문 취소 및 반품, 교환은 불가능합니다.
|
주문/반품/교환시 주의사항 |
.제품 특성상 고객님께서 품명과 데이터시트를 정확히 확인하시고 주문하셔야 합니다. (전자부품 및 기계부품, 모듈, 전선, 엔클로저 등의 사진이나 설명은 단순 참고용입니다.)
단순변심에 의한 반품, 교환/BOX에 따른 택배비는 고객님 부담입니다.
배송박스가 훼손되거나 제품이 파손된 경우 제품을 바로 확인하고 이상이 발견되면 배송한 택배기사에게 즉시 알리시고, 사진(파손부분과 송장부분)을 찍어서 반품 및 교환지 주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 303호 |
|
교환안내 |
단순변심, 주문오류 등에 의한 교환은 상품수령일로부터 7일 이내에 미개봉/미사용(미설치)된 제품에 한하여 교환이 가능합니다. 고객 변심으로 인한 배송비는 고객 부담 입니다. |
|
반품안내 |
배달된 상품이 파손되었거나 기능상 불량, 하자가 있을 경우 상품수령일로부터 7일 이내에 고객센터로 접수해주시기 바랍니다. 고객 변심으로 인한 반품의 경우 왕복 택배비는 고객 부담 입니다. |
|
반품/교환 불가사유 |
고객님의 책임 사유로 인한 하자 제품 또는 원박스(브랜드박스)의 오염, 박스의 봉인스티커 제거, 제품의 사용, 액세서리 분실 등의 상품가치가 훼손 된 경우 단순변심으로 인한 요청일이 상품수령 후 7일을 경과한 경우시간이 경과되어 재판매가 곤란할 정도로 상품의 가치가 상실된 경우 전자부품 및 각종 부품, 개발보드 등과 조립(납땜 등)제품은 고객이 제품을 사용(박스의 봉인스티커 훼손) 또는 조립/해체(제품의 봉인스티커 훼손) 후 하자 발생 한 경우 제품 박스도 제품의 일부분으로, 제품 박스를 훼손하시면 판매자는 해당 제품을 폐기해야 하므로 박스 개봉시에는 주의해 주시기 바라며, 개봉 후에는 교환 및 반품이 불가능 합니다. |
|
|
