[ UNI ] UPH500-12K 프로그래머블 DC파워서플라이 360V~12kV/0~42mA/500W 단상/220V/(2U) DC전원공급기 > DC전원공급-로드
SNS 공유 추천하기

[ UNI ] UPH500-12K 프로그래머블 DC파워서플라이 360V~12kV/0~42mA/500W 단상/220V/(2U) DC전원공급기 요약정보 및 구매

유니 - UPH500-12K 프로그래머블 DC파워서플라이 360V~12kV/0~42mA/500W 단상/220V DC전원공급기 RS232, RS485, Support ModBus-RTU commands

브랜드 원산지 대만
제조사 UNI 모델 UPH500-12K
판매가격 7,203,000
할인가격 6,483,000
부가세 648,300
재고수량 0 개
납기 당일발송
배송비결제 주문시 결제
포인트 0점
수량

선택된 옵션

관련상품

등록된 상품이 없습니다.

상품 정보

상품 기본설명

유니 - UPH500-12K 프로그래머블 DC파워서플라이 360V~12kV/0~42mA/500W 단상/220V DC전원공급기 RS232, RS485, Support ModBus-RTU commands

상품 상세설명





UPH 시리즈는 500W~8KW의 정격 전력을 제공하는 고출력 스위칭 DC 전원 공급 장치입니다. UPH 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소비를 크게 줄여 고효율 및 안정성 높은 스위칭 기능을 지원합니다.

UPH 시리즈는 2U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 +1000V에서 +30KV까지입니다. -1000V에서 -30KV까지 음의 출력 옵션이 있습니다. RS232 및 RS485 통신 인터페이스는 UPH 시리즈의 표준 부품으로 제작되어 디지털 제어를 위한 다양한 통신 옵션을 제공합니다.





[ 주요 특징 ]

* ZVZCS PWM 기술, 고효율 및 높은 안정성 채택

* 최대 정격 출력 500W ~ 8KW

* +1000V에서 +30KV까지 최대 정격 전압

* -1000V에서 -30KV까지 음의 출력 옵션

* 정전압 및 정전류 작동, 자동 CV/CC 스위치

* 2U 19인치 표준 섀시 내장

* 온도 조절 컨트롤 팬, 소음 감소

* 낮은 리플, 높은 안정성

* 시작 중 오버슈트 없음

* 목록 모드 기능, 자동 실행 기능

* 미리 설정된 기능, 출력 개방 회로로 전압 및 전류 설정

* 전면 패널 작동: 사전 설정된 전압 및 전류, 출력 ON/OFF

* 여러 보호: OVP, OTP, UVP 및 전류 제한 보호

* 다중 프로그래밍 인터페이스: RS232, RS485

* ModBus-RTU 명령 지원



[ 무료 PC소프트웨어 ]











[ 시동 중 오버슈트 없음 ]

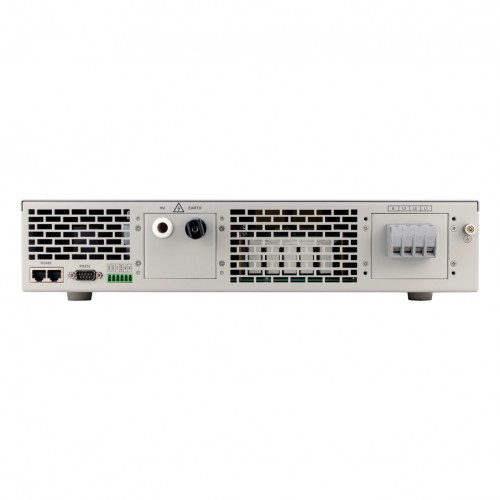

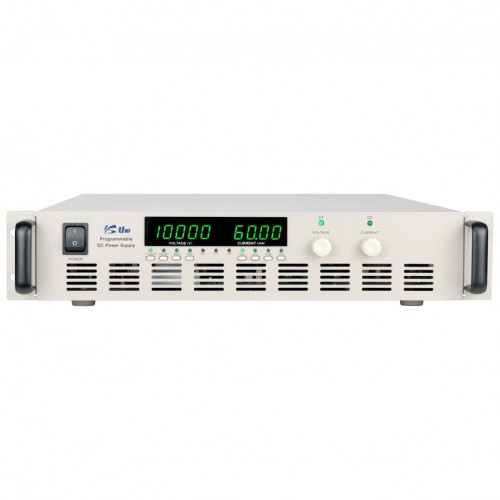

[ UPH 2U 프레임 ]

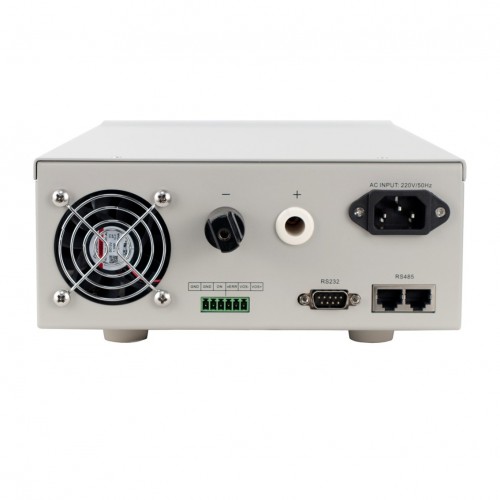

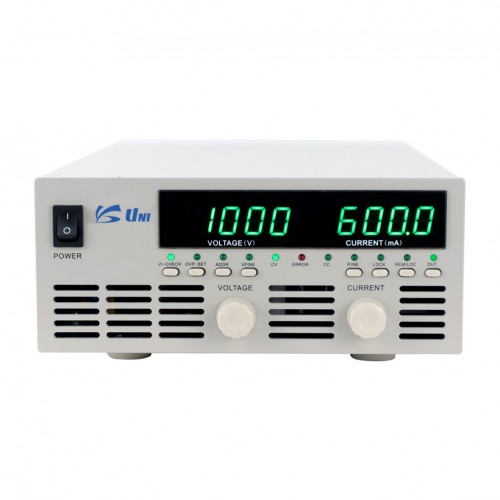

[  UPH 600W, 최대 3kV의 경우 1/2 2U 프레임 ]

UPH600-10HS-.jpg UPH600-10HS-rear-1.jpg





 UPH 600W~5kW의 경우 2U 프레임 ]









[  UPH 6kW~8kW의 경우 3U 프레임 ]












[ 제품별 사양 ]

Output

Rated Voltage

Full range adjustable

Rated Current

Full range adjustable

OVP Range

Up to 105% of rated voltage adjustable

Line Regulation

CV≤0.5%+2LSB, CC≤0.5%+2LSB

Load Regulation

CV≤0.1%+2LSB, CC≤0.1%+2LSB

Ripple & Noise

≤0.05% FS, ≤0.1% FS

Programming

Programming Resolution

Voltage

1V

Current

0.01mA / 0.1mA / 1mA

OVP

1V

Interface

RS232, RS485

Commands

ModBus-RTU

Display

Meter

Voltage

4 digits LED display for 1000V to 8000V, 5 digits LED display for 10000V to 30000V

Current

4 digits LED display

Display Resolution

Voltage

1V

Current

0.01mA / 0.1mA / 1mA

Display Accuracy

Voltage

≤0.2%FS+2LSB

Current

0.5%FS+2LSB

Protection

Over Voltage Protection (O.V.P.)

Built-in OVP protection with limit of 105% rated output voltage.

The output will be shut down when OVP is activated.

Over Temperature Protection (O.T.P.)

Built-in OTP protection with heat sink temperature limit of 50±5%.

The output will be shut down when OTP is activated.

Under Voltage Protection

(U.V.P.)

Built-in UVP protection with limit of 165Vac.

The output will be shut down when UVP is activated.

General

Cooling method

Cooling fan

Operating environment

0~40, 10%~80%RH

Storage environment

-20~70, 10%~90%RH





Model

(500W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH500-10K

300V~10kV

0~50mA

0~10500V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-10KN

-300V~-10kV

0~50mA

0~-10500V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-12K

360V~12kV

0~42mA

0~12600V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-12KN

-360V~-12kV

0~42mA

0~-12600V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-15K

450V~15kV

0~34mA

0~15750V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-15KN

-450V~-15kV

0~34mA

0~-15750V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-20K

1000V~20kV

0~25mA

0~21000V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-20KN

-1000V~-20kV

0~25mA

0~-21000V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-25K

1250V~25kV

0~20mA

0~26250V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-25KN

-1250V~-25kV

0~20mA

0~-26250V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-30K

1500V~30kV

0~17mA

0~31500V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

UPH500-30KN

-1500V~-30kV

0~17mA

0~-31500V

≤0.1% FS

1V

0.10mA

1V

1V

0.01mA

Dimensions

482.6Wx88Hx506D mm (2U)

Weight

Approx 11kg

AC Input

1φ3W, 220V±10% 47~63Hz





Model

(600W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH600-10HS

0~1000V

0~600mA

0~1050V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-10HSN

-200~-1000V

0~600mA

-200~-1050V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-12HS

0~1200V

0~500mA

0~1260V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-12HSN

-240~-1200V

0~500mA

-240~-1260V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-15HS

0~1500V

0~400mA

0~1575V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-15HSN

-300~-1500V

0~400mA

-300~-1575V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-20HS

0~2000V

0~300mA

0~2100V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-20HSN

-400~-2000V

0~300mA

-400~-2100V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-30HS

200~3000V

0~200mA

200~3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-30HSN

-600~-3000V

0~200mA

-600~-3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

Dimensions

212.5Wx88Hx340D mm (1/2 2U)

Weight

Approx 5kg

AC Input

1φ3W, 220V±10% 47~63Hz





Model

(600W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH600-10H

0~1000V

0~600mA

0~1050V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-10HN

-200~-1000V

0~600mA

-200~-1050V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-12H

0~1200V

0~500mA

0~1260V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-12HN

-240~-1200V

0~500mA

-240~-1260V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-15H

0~1500V

0~400mA

0~1575V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-15HN

-300~-1500V

0~400mA

-300~-1575V

≤0.05% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-20H

0~2000V

0~300mA

0~2100V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-20HN

-400~-2000V

0~300mA

-400~-2100V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-30H

200~3000V

0~200mA

200~3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-30HN

-600~-3000V

0~200mA

-600~-3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-40H

200~4000V

0~150mA

200~4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-40HN

-800~-4000V

0~150mA

-800~-4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-50H

300~5000V

0~120mA

300~5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-50HN

-1000~-5000V

0~120mA

-1000~-5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH600-60H

400~6000V

0~100mA

400~6120V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-60HN

-1200~-6000V

0~100mA

-1200~-6120V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-80H

500~8000V

0~75mA

500~8400V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-80HN

-1600~-8000V

0~75mA

-1600~-8400V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-100H

800~10000V

0~60mA

800~10500V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-100HN

-2000~-10000V

0~60mA

-2000~-10500V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-120H

1000~12000V

0~50mA

1000~12600V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

UPH600-120HN

-2400~-12000V

0~50mA

-2400~-12600V

≤0.1% FS

1V

0.01mA

1V

1V

0.01mA

Dimensions

425W×88H×463D mm (2U)

Weight

Approx 12kg

AC Input

1φ3W, 220V±10% 47~63Hz





Model

(1200W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH1200-10H

0~1000V

0~1200mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH1200-10HN

-200~-1000V

0~1200mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH1200-12H

0~1200V

0~1000mA

0~1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH1200-12HN

-240~-1200V

0~1000mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH1200-15H

0~1500V

0~800mA

0~1575V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-15HN

-300~-1500V

0~800mA

-300~-1575V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-20H

0~2000V

0~600mA

0~2100V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-20HN

-400~-2000V

0~600mA

-400~-2100V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-30H

200~3000V

0~400mA

200~3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-30HN

-600~-3000V

0~400mA

-600~-3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-40H

200~4000V

0~300mA

200~4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-40HN

-800~-4000V

0~300mA

-800~-4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-50H

300~5000V

0~240mA

300~5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-50HN

-1000~-5000V

0~240mA

-1000~-5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-60H

400~6000V

0~200mA

400~6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-60HN

-1200~-6000V

0~200mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-80H

500~8000V

0~150mA

500~8400V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-80HN

-1600~-8000V

0~150mA

-1600~-8400V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-100H

800~10000V

0~120mA

800~10500V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-100HN

-2000~-10000V

0~120mA

-2000~-10500V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH1200-120H

1000~12000V

0~100mA

1000~12600V

≤0.1% FS

1V

0.01mA

1V

1V

0.1mA

UPH1200-120HN

-2400~-12000V

0~100mA

-2400~-12600V

≤0.1% FS

1V

0.01mA

1V

1V

0.1mA

Dimensions

425W×88H×463D mm (2U)

Weight

Approx 13kg

AC Input

1φ3W, 220V±10% 47~63Hz







Model

(2400W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH2400-10H

0~1000V

0~2400mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-10HN

-200~-1000V

0~2400mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-12H

0~1200V

0~2000mA

0~1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-12HN

-240~-1200V

0~200mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-15H

0~1500V

0~1600mA

0~1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-15HN

-300~-1500V

0~1600mA

-300~-1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-20H

0~2000V

0~1200mA

0~2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-20HN

-400~-2000V

0~1200mA

-400~-2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH2400-30H

200~3000V

0~800mA

200~3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-30HN

-600~-3000V

0~800mA

-600~-3150V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-40H

200~4000V

0~600mA

200~4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-40HN

-800~-4000V

0~600mA

-800~-4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-50H

300~5000V

0~480mA

300~5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-50HN

-1000~-5000V

0~480mA

-1000~-5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-60H

400~6000V

0~400mA

400~6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-60HN

-1200~-6000V

0~400mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-80H

500~8000V

0~300mA

500~8400V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-80HN

-1600~-8000V

0~300mA

-1600~-8400V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-100H

800~10000V

0~240mA

800~10500V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH2400-100HN

-2000~-10000V

0~240mA

-2000~-10500V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

Dimensions

425W×88H×463D mm (2U) for 1kV to 5kV models

482.6Wx88Hx533D mm (2U-L) for 6kV to 10kV models

Weight

Approx 13kg

AC Input

1φ3W, 220V±10% 47~63Hz for 1kV to 5kV models

3φ4W, 380V±10% 47~63Hz for 6kV & 10kV models





Model

(3000W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH3000-10H

0~1000V

0~3000mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-10HN

-200~-1000V

0~3000mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-12H

0~1200V

0~2500mA

0~1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-12HN

-240~-1200V

0~2500mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-15H

0~1500V

0~2000mA

0~1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-15HN

-300~-1500V

0~2000mA

-300~-1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-20H

0~2000V

0~1500mA

0~2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-20HN

-400~-2000V

0~1500mA

-400~-2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH3000-30H

200~3000V

0~1000mA

200~3150V

≤0.1% FS

1V

0.1mA

1V

1V

1mA

UPH3000-30HN

-600~-3000V

0~1000mA

-600~-3150V

≤0.1% FS

1V

0.1mA

1V

1V

1mA

UPH3000-40H

200~4000V

0~750mA

200~4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-40HN

-800~-4000V

0~750mA

-800~-4200V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-50H

300~5000V

0~600mA

300~5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-50HN

-1000~-5000V

0~600mA

-1000~-5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-60H

400~6000V

0~500mA

400~6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-60HN

-1200~-6000V

0~500mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-80H

500~8000V

0~375mA

500~8400V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-80HN

-1600~-8000V

0~375mA

-1600~-8400V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-100H

800~10000V

0~300mA

800~10500V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH3000-100HN

-2000~-10000V

0~300mA

-2000~-10500V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

Dimensions

425W×88H×463D mm (2U) for 1kV to 5kV models

482.6Wx88Hx533D mm (2U-L) for 6kV to 10kV models

Weight

Approx 13kg

AC Input

1φ3W, 220V±10% 47~63Hz for 1kV to 5kV models

3φ4W, 380V±10% 47~63Hz for 6kV & 10kV models





Model

(4000W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH4000-8H

0~800V

0~5000mA

0~ 840V

≤0.1% FS

0.1V

1mA

0.1V

0.1V

1mA

UPH4000-10H

0~1000V

0~4000mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-10HN

-200~-1000V

0~4000mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-12H

0~1200V

0~3300mA

0~1260V

≤0.1%FS

1V

1mA

1V

1V

1mA

UPH4000-12HN

-240~-1200V

0~3300mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-15H

0~1500V

0~2600mA

0~1575V

≤0.1%FS

1V

1mA

1V

1V

1mA

UPH4000-15HN

-300~-1500V

0~2600mA

-300~-1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-20H

0~2000V

0~2000mA

0~2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-20HN

-400~-2000V

0~2000mA

-400~-2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-30H

400~3000V

0~1300mA

400~3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-30HN

-600~-3000V

0~1300mA

-600~-3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-40H

550~4000V

0~1000mA

550~4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-40HN

-800~-4000V

0~1000mA

-800~-4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH4000-50H

700~5000V

0~800mA

700~5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH4000-50HN

-1000~-5000V

0~800mA

-1000~-5250V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH4000-60H

800~6000V

0~660mA

800~6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH4000-60HN

-1200~-6000V

0~660mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

Dimensions

482.6W×88H×533D mm (2U-L)

Weight

Approx 14kg

AC Input

3φ4W, 380V±10% 47~63Hz





Model

(5000W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH5000-10H

0~1000V

0~5000mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-10HN

-200~-1000V

0~5000mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-12H

0~1200V

0~4160mA

0~1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-12HN

-240~-1200V

0~4160mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-15H

0~1500V

0~3300mA

0~1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-15HN

-300~-1500V

0~3300mA

-300~-1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-20H

0~2000V

0~2500mA

0~2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-20HN

-400~-2000V

0~2500mA

-400~-2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-30H

400~3000V

0~1600mA

400~3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-30HN

-600~-3000V

0~1600mA

-600~-3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-40H

550~4000V

0~1250mA

550~4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-40HN

-800~-4000V

0~1250mA

-800~-4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-50H

700~5000V

0~1000mA

700~5250V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-50HN

-1000~-5000V

0~1000mA

-1000~-5250V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH5000-60H

800~6000V

0~830mA

800~6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

UPH5000-60HN

-1200~-6000V

0~830mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

0.1mA

Dimensions

482.6W×88H×533D mm (2U-L)

Weight

Approx 14kg

AC Input

3φ4W, 380V±10% 47~63Hz





Model

(6000W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH6000-10H

0~1000V

0~6000mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-10HN

-200~-1000V

0~6000mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-12H

0~1200V

0~5000mA

0~1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-12HN

-240~-1200V

0~5000mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-15H

0~1500V

0~4000mA

0~1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-15HN

-300~-1500V

0~4000mA

-300~-1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-20H

0~2000V

0~3000mA

0~2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-20HN

-400~-2000V

0~3000mA

-400~-2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-30H

400~3000V

0~2000mA

400~3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-30HN

-600~-3000V

0~2000mA

-600~-3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-40H

550~4000V

0~1500mA

550~4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-40HN

-800~-4000V

0~1500mA

-800~-4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-50H

700~5000V

0~1200mA

700~5250V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-50HN

-1000~-5000V

0~1200mA

-1000~-5250V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH6000-60H

800~6000V

0~1000mA

800~6120V

≤0.1% FS

1V

0.1mA

1V

1V

1mA

UPH6000-60HN

-1200~-6000V

0~1000mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

1mA

Dimensions

482.6W×132.5533D mm (3U)

Weight

Approx 18kg

AC Input

3φ4W, 380V±10% 47~63Hz




Model

(8000W)

Rated Output

Voltage Ripple

Programming Resolution

Display Resolution

V

A

OVP

V

A

OVP

V

A

UPH8000-10H

0~1000V

0~8000mA

0~1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-10HN

-200~-1000V

0~8000mA

-200~-1050V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-12H

0~1200V

0~6670mA

0~1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-12HN

-240~-1200V

0~6670mA

-240~-1260V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-15H

0~1500V

0~5330mA

0~1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-15HN

-300~-1500V

0~5330mA

-300~-1575V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-20H

0~2000V

0~4000mA

0~2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-20HN

-400~-2000V

0~4000mA

-400~-2100V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-30H

400~3000V

0~2660mA

400~3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-30HN

-600~-3000V

0~2660mA

-600~-3150V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-40H

550~4000V

0~2000mA

550~4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-40HN

-800~-4000V

0~2000mA

-800~-4200V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-50H

700~5000V

0~1600mA

700~5250V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-50HN

-1000~-5000V

0~1600mA

-1000~-5250V

≤0.1% FS

1V

1mA

1V

1V

1mA

UPH8000-60H

800~6000V

0~1330mA

800~6120V

≤0.1% FS

1V

0.1mA

1V

1V

1mA

UPH8000-60HN

-1200~-6000V

0~1330mA

-1200~-6120V

≤0.1% FS

1V

0.1mA

1V

1V

1mA

Dimensions

482.6W×132.5533D mm (3U)

Weight

Approx 22kg

AC Input

3φ4W, 380V±10% 47~63Hz






제품 개선을 위해 사양은 사전 통지 없이 변경될 수 있습니다.

사용후기

등록된 사용후기

사용후기가 없습니다.

상품문의

등록된 상품문의

상품문의가 없습니다.

배송정보



배송 기간



   ㈜알앤디테크의 모든 상품은 평균 발송일을 명시하고 있습니다.

   평균배송일 : 각 제품의 상품 페이지의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요

   * 일부 상품의 경우 재고 보유 상황에 따라서 평균 발송일이 다소 차이가 발생될 수 있습니다.

   다품종으로 주문을 하신 경우 상품의 평균 발송일이 가장 늦은 상품의 발송일에 일괄 발송됩니다.

   (발송 예정일은 근무 영업일 기준 평균 소요일 입니다. 토요일,일요일,공휴일은 제외 됩니다. )

배송 요금



   구입금액(공급가 기준) 10만원 이상 구매시 배송료 무료 (택배) / 구입금액 10만원 이하 구매시 택배비(무게,크기, 도선료/지역별 차등)가 추가됩니다.

   해외주문수입상품도 추가 부담없이 위와 동일한 조건으로 배송합니다.

배송 방법

로젠택배    상품발송 후 평균 2~3일내 수령 가능하며 택배사의 사정에 따라 다소 지연될 수 있습니다.
   로젠택배 배송조회 : 온라인조회 및 전국공통 국번없이 1588-9988
퀵서비스    구매자 부담(착볼)이며, 서울 전지역과 경기 일부 지역에서 가능한 서비스입니다.가능 여부는 주문 후 고객센터로 전화 (02-586-8111) 연락주세요.

기타



   주의사항

   제품의 이미지는 단순 참조용입니다. 판단이 어려우시 경우 고객센터 게시판으로 사전 문의하시기 바랍니다.

   전자, 기계부품등 알앤디테크 쇼핑몰 제품의 경우 제품특성상 대표이미지를 사용하는 경우가 많습니다.
   주문시 제품 품명과 제조사에서 제공하는 최신 데이터시트를 반드시 확인 하시고 주문하시기 바랍니다.

   이미지 오류로 인한 주문 취소 및 반품, 교환은 불가능합니다.



교환/반품



주문/반품/교환시

주의사항



  .제품 특성상 고객님께서 품명과 데이터시트를 정확히 확인하시고 주문하셔야 합니다.

   (전자부품 및 기계부품, 모듈, 전선, 엔클로저 등의 사진이나 설명은 단순 참고용입니다.)



   단순변심에 의한 반품, 교환/BOX에 따른 택배비는 고객님 부담입니다.

   배송박스가 훼손되거나 제품이 파손된 경우 제품을 바로 확인하고 이상이 발견되면 배송한 택배기사에게 즉시 알리시고, 사진(파손부분과 송장부분)을 찍어서
   고객센터로 보내주세
요.

   반품 및 교환지 주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 303호

교환안내

   단순변심, 주문오류 등에 의한 교환은 상품수령일로부터 7일 이내에 미개봉/미사용(미설치)된 제품에 한하여 교환이 가능합니다.

   고객 변심으로 인한 배송비는 고객 부담 입니다.

반품안내

  배달된 상품이 파손되었거나 기능상 불량, 하자가 있을 경우 상품수령일로부터 7일 이내에 고객센터로 접수해주시기 바랍니다.

  고객 변심으로 인한 반품의 경우 왕복 택배비는 고객 부담 입니다.

반품/교환 불가사유



   고객님의 책임 사유로 인한 하자

   제품 또는 원박스(브랜드박스)의 오염, 박스의 봉인스티커 제거, 제품의 사용, 액세서리 분실 등의 상품가치가 훼손 된 경우

   단순변심으로 인한 요청일이 상품수령 후 7일을 경과한 경우시간이 경과되어 재판매가 곤란할 정도로 상품의 가치가 상실된 경우

   전자부품 및 각종 부품, 개발보드 등과 조립(납땜 등)제품은 고객이 제품을 사용(박스의 봉인스티커 훼손) 또는 조립/해체(제품의 봉인스티커 훼손) 후 하자 발생 한 경우

   제품 박스도 제품의 일부분으로, 제품 박스를 훼손하시면 판매자는 해당 제품을 폐기해야 하므로 박스 개봉시에는 주의해 주시기 바라며, 개봉 후에는 교환 및 반품이 불가능 합니다.
