경제적이고 다기능적인 MSO

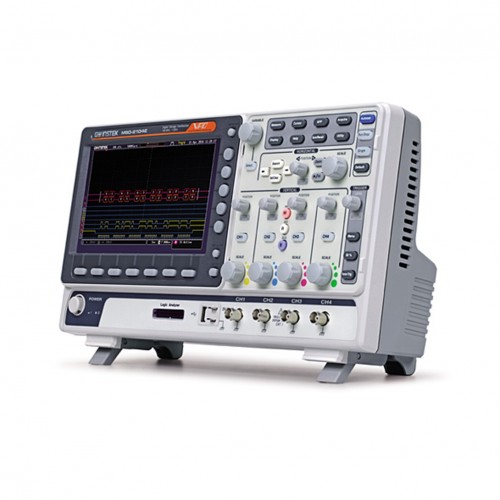

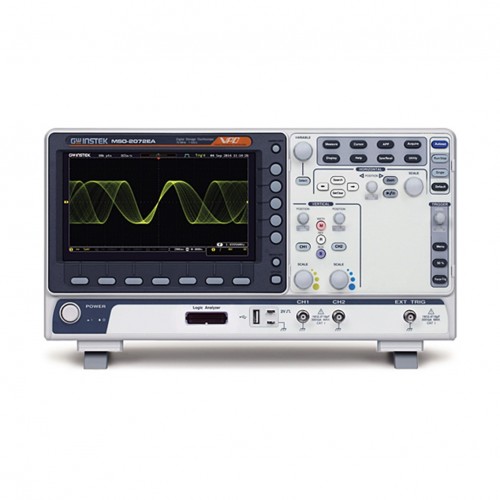

MSO-2000 시리즈는 듀얼 아날로그 채널 + 16개 디지털 채널 또는 4개 아날로그 채널 + 16개 디지털 채널을 제공하는 혼합 신호 오실로스코프입니다. MSO-2000 시리즈에는 MSO-2000E와 MSO-2000EA가 포함됩니다. MSO-2000E에는 16채널 로직 분석기가 내장되어 있고 MSO-2000EA에는 16채널 로직 분석기와 듀얼 채널 25MHz 임의 파형 발생기가 내장되어 있습니다. 전체 시리즈는 200MHz, 100MH, 70MHz의 대역폭을 선택할 수 있습니다. 듀얼 아날로그 채널 모델은 채널당 1GSa/s 실시간 샘플링 속도를 제공하고, 4개 아날로그 채널 모델은 최대 1GSa/s 실시간 샘플링 속도를 제공합니다. 8인치 800*480 TFT LCD와 최소 1mV/div 수직 범위를 통해 MSO-2000 시리즈는 복잡한 미약 신호를 측정하고 측정 결과를 명확하게 표시할 수 있습니다.

아날로그 채널의 경우 MSO-2000 시리즈는 사용자가 파형을 완전히 검색하고 분석할 수 있도록 10M 긴 메모리를 제공합니다. 사용자는 애플리케이션 요구 사항에 따라 1k, 10k, 100k, 1M 또는 10M 메모리 깊이를 선택할 수 있습니다. 높은 샘플링 속도와 함께 배치된 짧은 메모리 깊이는 사용자가 빠르게 변화하는 파형을 관찰할 수 있게 하고, 반면에 긴 메모리 깊이는 지속적으로 변화하는 파형을 목표로 합니다. MSO-2000 시리즈는 10M 긴 메모리의 유연한 애플리케이션을 확장하기 위해 파형 검색 및 세그먼트 메모리 기능을 갖추고 있습니다. 세그먼트 메모리는 사용자가 중요하지 않은 파형을 우회하여 필요한 모든 파형을 빠르게 검색할 수 있도록 최대 29,000개의 섹션으로 나눌 수 있습니다. 세그먼트 메모리 기능을 사용하면 보다 의미 있는 파형을 저장하고 대상 파형을 빠르게 표시할 수 있습니다. 사용자는 파형 검색 기능을 사용하여 필요한 트리거 조건에 따라 원하는 파형을 빠르게 검색할 수 있습니다.

16채널 로직 분석기는 채널당 10Mpts의 메모리 깊이를 가지고 있어 더 많고 긴 디지털 신호를 검색할 수 있고 디지털 신호를 명확하게 표시하여 분석에 필요한 충분한 정보를 얻을 수 있습니다. 로직 분석기의 최소 입력 스윙은 ±250mV의 최소 작동 전압을 나타내며, 이는 디지털 채널이 입력에 대해 매우 민감하다는 것을 보여줍니다. 표준 버스 트리거 및 디코딩 기능에는 I2C, SPI, UART(RS232/422/485) 및 자동차 통신을 위한 CAN/LIN 버스와 같은 직렬 및 병렬 버스가 포함됩니다. 병렬 버스 기능은 디지털 채널에만 해당됩니다. 버스 파형은 실시간으로 트리거되고 디코딩될 수 있습니다. MSO-2000 시리즈는 경제적인 가격으로 완벽한 분석 및 디버깅 기능을 제공합니다.

[ 주요 특징 ]

* 200/100/70MHz 대역폭 선택: 2개 또는 4개 채널

* MSO-2000E는 16채널 로직 분석기를 탑재하고 있습니다.

* MSO-2000EA는 16채널 로직 분석기와 듀얼채널 25MHz 임의 파형 발생기를 탑재하고 있습니다.

* 각 채널의 실시간 샘플링 속도는 1GSa/s(2채널 모델)이고, 최대 실시간 샘플링 속도는 1GSa/s(4채널 모델)입니다.

* 최대 10M 메모리 깊이 및 VPO 파형 디스플레이 기술

* 파형 업데이트 속도 최대 120,000wfms/s

* 8” WVGA TFT LCD 화면 디스플레이

* 무료 주파수 응답 분석기 소프트웨어

* 최대 1M FFT는 더 높은 주파수 영역 분해능 측정을 제공합니다.

* 하이패스, 로우패스 및 밴드패스 필터 기능

* 29,000개의 세그먼트화된 메모리 섹션과 파형 검색 기능

* I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능

* 데이터 로그 기능은 최대 100시간까지 신호 변화를 추적할 수 있습니다.

* 네트워크 저장 기능
