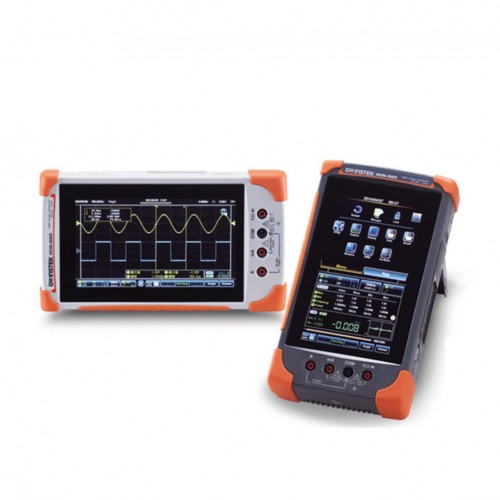

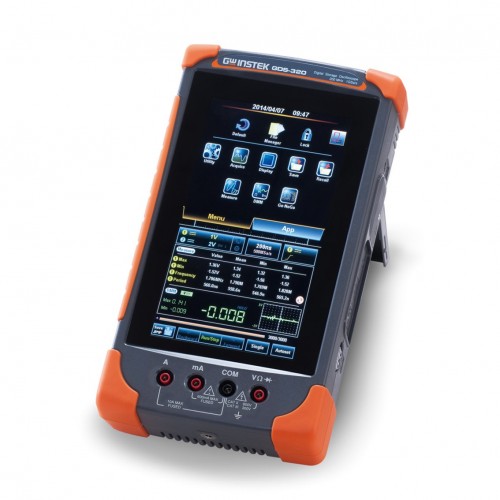

GDS-200(단종)/300 시리즈 핸드헬드 오실로스코프는 GW Instek에서 개발한 완전히 새로운 컨셉의 컴팩트 디지털 오실로스코프로, 세로 및 가로 디스플레이로 배치할 수 있는 7인치 정전식 풀 터치 패널 LCD를 소개합니다. 충전식 배터리 설계로 시리즈를 현장 작업에 쉽게 작동할 수 있습니다. GDS-200/300 시리즈는 실험실, R&D, 대형 전기 시스템 테스트, 전력 제품 테스트, 모터 테스트, 태양광 배터리 검사 및 수리, 항상 현장에 배치되는 유지 관리 인력에 적용 가능합니다.

GDS-200/300 시리즈는 아날로그 신호 입력 채널 2개로, 70MHz, 100MHz, 200MHz 대역폭을 갖춘 고급 및 표준 모델이 있습니다. 채널당 최대 샘플링 속도는 1GSa/s이고 메모리 깊이는 5Mpts입니다. GDS-300 시리즈 오실로스코프는 50,000카운트 DMM과 GDS-200 5,000카운트 DMM을 갖추고 있어 AC 및 DC 전압과 전류, 온도를 동시에 측정하고 모니터링할 수 있습니다. 엔지니어가 기본 회로 신호를 측정하는 동안 표준 전기 매개변수를 효과적으로 모니터링할 수 있도록 장기간의 추세 플롯도 그릴 수 있습니다.

옵션 40MHz 듀얼 채널 차동 프로브는 엄격한 전원 및 접지 환경에서 측정 시스템에 대한 동등한 절연 결과를 얻을 수 있습니다. 사용자는 또한 파형 이미지와 원시 데이터를 저장하는 매우 편리한 USB 저장 장비로 오실로스코프를 쉽게 적용할 수 있습니다. 또한 오실로스코프를 스마트폰에 연결하여 기록된 데이터를 전송할 수 있습니다. 엔지니어는 다양한 애플리케이션 소프트웨어를 통해 GW Instek 오실로스코프의 사려 깊은 디자인을 알고 있습니다. 고급 DMM 기능과 GO/NOGO 템플릿 편집은 사용자가 고급 다양한 측정 기능을 수행하는 데 도움이 됩니다. 엔지니어링 계산기, 감쇠 계산 분석 및 저항 표시 분석은 사용자가 강력하고 포괄적인 기술 통합의 개념을 보여주는 보조 기능을 적용하는 데 도움이 됩니다.

[ 주요 특징 ]

* 200/100/70MHz 핸드헬드 오실로스코프

* 2개의 입력 채널

* 1GSa/s 최대 샘플링 속도

* 채널당 최대 5M 메모리 깊이

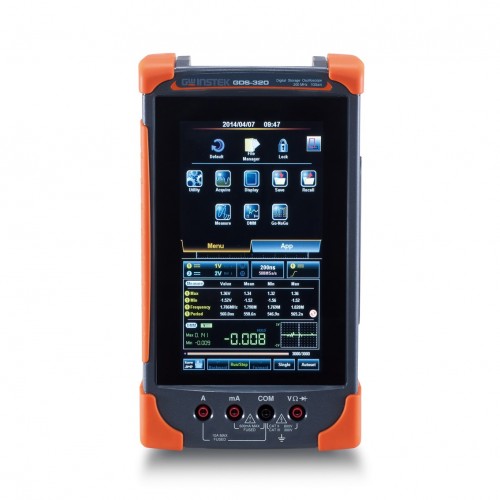

* 7인치 800 x 480 풀 터치 패널 정전식 LCD 멀티포인트 컨트롤, 가로 및 세로 디스플레이

* 내장형 50,000/ 5,000 카운트 DMM

* DMM 기능의 True RMS 측정

* 30,000개 연속 파형 기록 로깅 기능, 언제든지 측정 결과 재생

* 온도 측정 및 로깅 기능

* 내장 엔지니어링 계산기, SMD 저항 코딩, 색상 코딩 정보 및 감쇠기 계산 응용 프로그램 소프트웨어

* 격리 효과를 얻기 위한 선택적 차동 프로브
