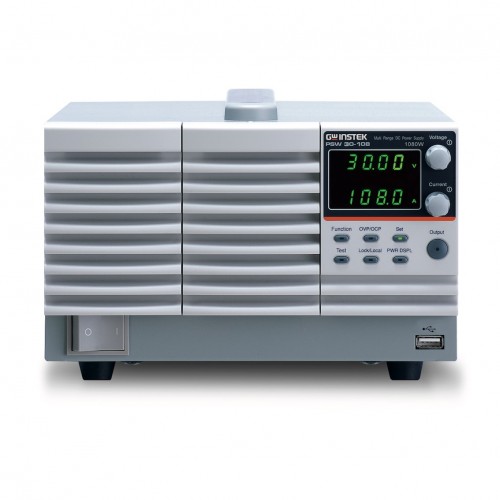

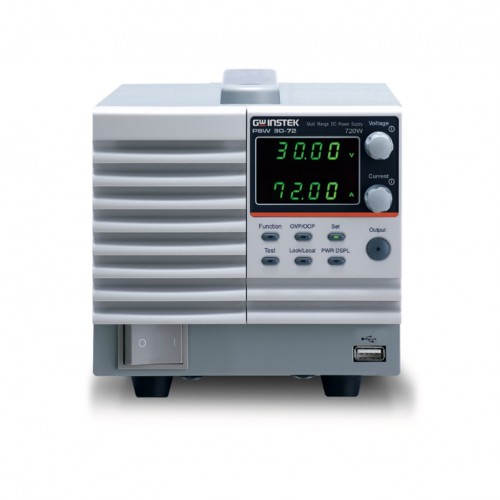

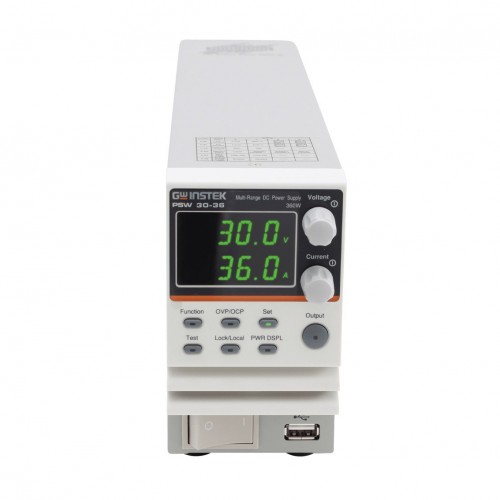

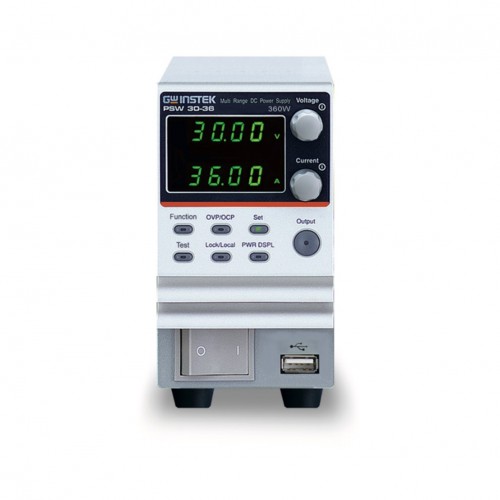

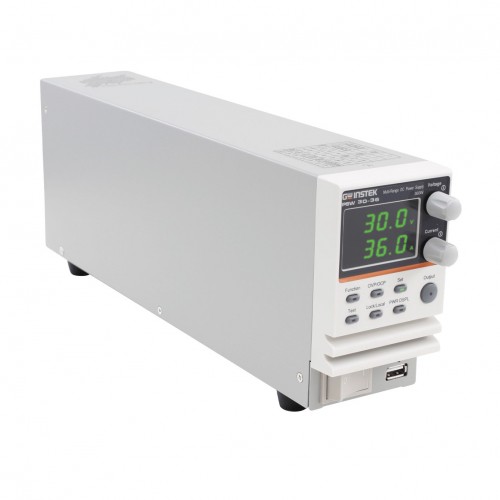

PSW-시리즈는 최대 1080W의 전력 범위를 포괄하는 단일 출력 다중 범위 프로그래밍 가능 스위칭 DC 전원 공급 장치입니다. 이 제품 시리즈에는 30V, 40V, 80V, 160V, 250V 및 800V 정격 전압과 360W, 720W 및 1080W 최대 출력 전력의 조합을 갖춘 18개 모델이 포함됩니다. 다중 범위 기능을 통해 정격 전력 범위 내에서 전압과 전류를 유연하고 효율적으로 구성할 수 있습니다.

PSW 시리즈는 최대 2개의 유닛을 직렬로 연결하거나 최대 3개의 유닛을 병렬로 연결할 수 있으므로, 더 높은 전압 또는 더 높은 전류 출력을 위해 여러 개의 PSW 유닛을 연결하는 기능은 광범위한 적용 범위를 제공합니다. 다중 범위 전력 활용 및 직렬/병렬 연결의 유연성을 갖춘 PSW 시리즈는 다양한 전력 요구 사항이 있는 프로젝트를 수용하기 위해 다양한 전원 공급 제품에 대한 사용자의 투자를 크게 줄입니다.

PSW 시리즈의 CV/CC 우선순위 선택은 DUT 보호에 매우 유용한 기능입니다. 기존 전원 공급 장치는 일반적으로 전원 출력이 켜질 때 CV 모드에서 작동합니다. 이는 전원 출력 켜짐 단계에서 용량성 부하 또는 전류 집약적 부하에 높은 돌입 전류를 가져올 수 있습니다. LED의 IV 곡선 검증을 예로 들면, 기존 전원 공급 장치를 사용하여 이 측정을 수행하는 것은 매우 어려운 작업이 됩니다. 초기 설정으로 CV 모드에서 전원 공급 장치에 LED를 연결한 경우 전원 출력이 켜지고 전압이 LED 순방향 전압으로 상승하면 전류가 갑자기 피크에 도달하여 사전 설정된 전류 제한 값을 초과합니다. 이 높은 전류를 감지하면 전원 공급 장치는 CV 모드에서 CC 모드로 전환을 시작합니다.

CC 모드가 활성화된 후 전류가 안정되기는 하지만 CV와 CC 교차점에서 발생한 전류 스파이크가 DUT를 손상시킬 수 있습니다. 전원 출력 단계에서 PSW-Series는 CC 우선 순위로 실행하여 임계 전압에서 발생한 전류 스파이크를 제한하고 DUT를 돌입 전류 손상으로부터 보호할 수 있습니다.

[ 주요특징 ]

* 전압 정격: 30V/40V/80V/160V/250V/800V, 출력 전력 정격: 360W ~ 1080W

* 하나의 전원 공급 장치에서 다중 범위 전압 및 전류 조합

* CV/CC 우선; 특히 배터리 및 LED 산업에 적합

* 조정 가능한 슬루율

* 직렬 작동(2개 직렬) (30V/40V/80V/160V)

* 병렬 작동(3개 장치 병렬) (30V/40V/80V/160V/250V/800V)

* 고효율성 및 고전력 밀도

* 360W, 720W, 1080W에 대한 1/2, 1/3, 1/6 랙 마운트 크기 설계(EIA/JIS 표준)

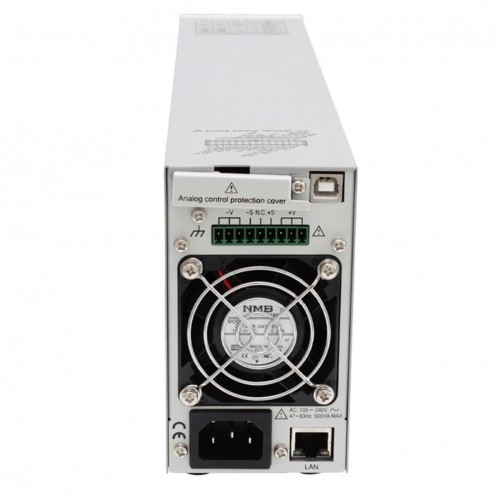

* 표준 인터페이스: LAN, USB, 아날로그 제어 인터페이스

* 옵션 인터페이스: GPIB-USB 어댑터, RS232-USB 케이블

* LabVIEW 드라이버
