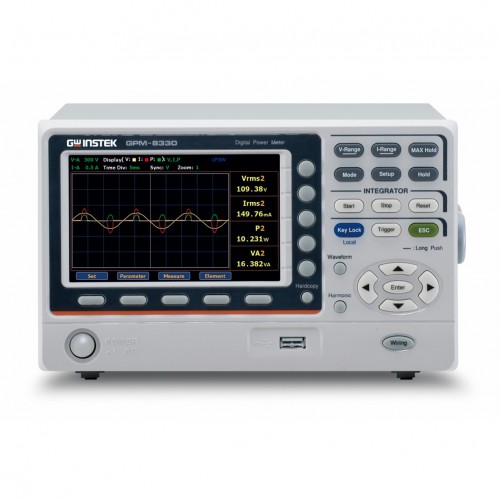

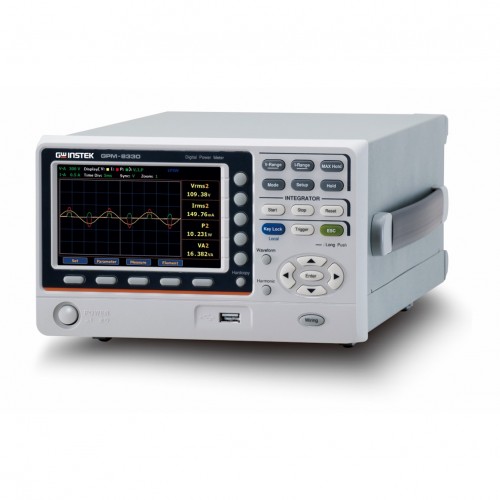

GW Instek GPM-8320/8330은 3상 AC 전원의 전력을 측정하도록 특별히 설계된 디지털 전력계로, 대부분의 전기 및 전자 제품 테스트 애플리케이션에 적합합니다(GPM-8320은 2개 모듈을 제공하고 GPM-8330은 3개 모듈을 제공함). 이 모델은 DC, 0.1Hz~100kHz의 테스트 대역폭을 가지고 있으며 16비트 A/D 컨버터와 300kHz의 샘플링 속도를 제공합니다. 5인치 TFT LCD 디스플레이, 5자리 측정 판독값, 25가지의 다양한 전력 측정 매개변수, 고정밀 측정 기능도 제공됩니다.

GPM-8320/8330은 또한 파형 표시 기능(전압/전류/전력), 적분 측정 기능, 고조파 측정 및 다중 순서 분석(50/60Hz 측정은 IEC61000-4-7 요구 사항을 준수), 외부 센서 입력 단자 및 다양한 통신 인터페이스를 제공합니다. 이러한 기능은 사용자가 명확하고 편리하며 정확한 전력 측정을 달성하는 데 도움이 되므로 동일한 범주에서 가장 완벽한 기능을 갖춘 비용 효율적인 전력계가 됩니다.

GPM-8320/8330은 여러 입력 전압 구성 배선 모드(1P3W/3P3W/3P4W/3V3A)를 제공합니다. 사용자는 특정 배선 방법에 대한 매개변수를 측정하고 효율성을 계산하기 위해 특정 요구 사항에 따라 배선 모드를 선택할 수 있습니다. 또한 정격 입력 전압이 1000V이고 입력 전류가 20A인 경우 최소 전류 범위 0.5A(분해능 0.1mA), 전력 측정 분해능 0.1mW, 크레스트 팩터 3(반범위의 경우 CF는 최대 6 또는 6A에 도달할 수 있음), 전압/전류/전력 측정 정확도가 ±0.1% 판독값 ±0.05% 범위를 지원합니다. 사용자는 다양한 측정 모드(AC+DC/AC/DC/V-MEAN)를 선택하여 전력 측정을 위한 최대 25개의 관련 매개변수를 제공할 수 있습니다.

이러한 매개변수에는 전압(Vrms/Vac/Vdc/Vmn/V+pk/V-pk), 전류(Irms/Iac/Idc/I+pk/I-pk), 주파수(VHz/IHz), 전력(P/P+pk/P-pk), 크레스트 팩터(CFV/CFI), 피상 전력(VA), 무효 전력(VAR), 역률(PF), 위상각(DEG), 총 고조파 왜곡률(THDV/THDI), 최대 전류 비율(MCR) 및 MATH 계산 기능이 포함됩니다. 따라서 전기 및 전자 제품의 전력 소비량을 측정하는 데 가장 적합한 범위와 정확도를 제공합니다.

[ 주요 특징 ]

* 5인치 TFT LCD

* 전압/전류 테스트 주파수 대역폭: DC, 0.1Hz~ 100kHz

* 파형 표시 : V(전압), I(전류), P(와트)

* 왜곡파 전류/전압 측정: CF=3의 경우 전체 범위, CF=6(또는 6A)의 경우 절반 범위

* IEC 61000-4-7 고조파 측정(50/60Hz) 준수

* 배선 선택 버튼(1P3W,3P3W,3P4W,3V3A)

* 최대 50개 오더의 고조파 측정 및 분석

* 통합 모드에 대한 자동 범위 기능

* USB 호스트를 통한 화면 캡처

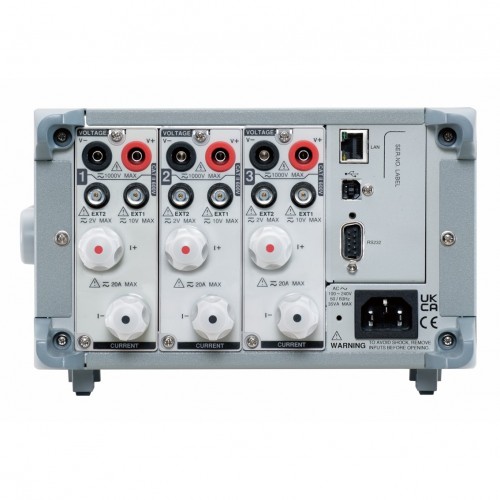

* 외부 전류 센서 입력 제공(EXT1/EXT2)

* 표준 인터페이스: RS-232C, USB 장치/호스트, LAN；옵션 인터페이스: GPM-DA12 - GPIB + 디지털 I/O(공장 설치만 해당)
