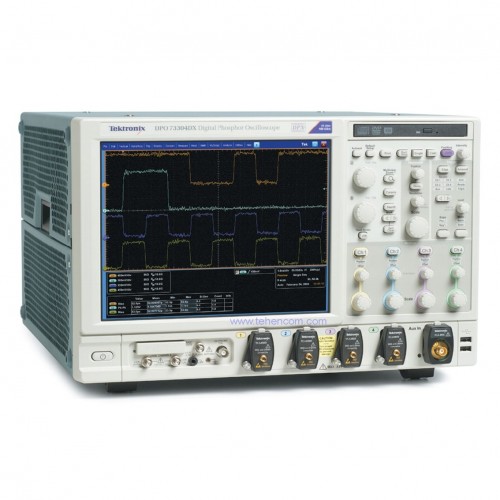

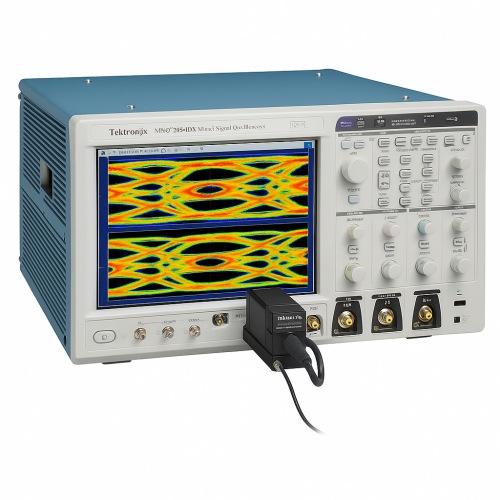

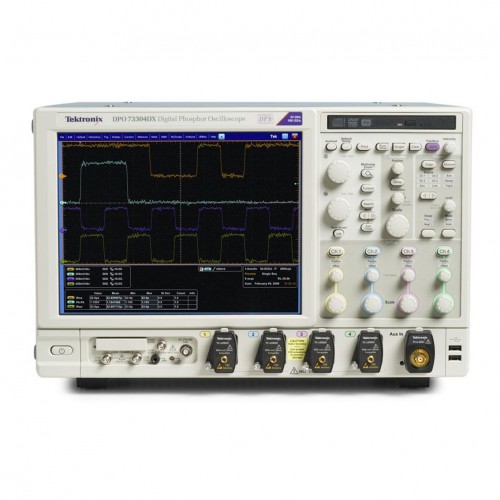

엔지니어는 시제품 제작부터 양산 테스트까지 설계 과정 전반에 걸쳐 오실로스코프를 사용합니다. MSO/DPO70000DX 시리즈 오실로스코프는 독보적인 기능과 탁월한 신호 수집 성능 및 분석 기능을 결합하여 측정 작업을 가속화합니다.

[ 주요 특징 ]

* 최대 33GHz의 아날로그 대역폭과 최대 9ps의 빠른 상승 시간을 제공합니다. 최신 고속 직렬 표준에 따른 측정이 가능합니다.

* 33GHz 모델을 사용한 2개 채널의 진정한 33GHz 실시간 아날로그 대역폭

* 업계 최고의 샘플링 속도 및 타이밍 해상도

* 2개 채널에서 100GS/s(33, 25, 23, 20, 16 및 12.5GHz 모델)

* 4채널 동시 성능

* 최대 23GHz 대역폭

* 최대 50GS/s 실시간 샘플링 속도

* 빠른 탐색을 위한 MultiView Zoom™을 통해 최대 500메가샘플 레코드 길이

* 채널당 최대 300,000wfms/s 이상의 가장 빠른 파형 캡처 속도

* 디지털 및 아날로그 신호 디버그를 위한 80ps 타이밍 분해능을 갖춘 16개 로직 채널(MSO70000DX 시리즈만 해당)

* 고유한 iCapture® 기능을 사용하면 단일 프로브 연결로 디지털 채널의 아날로그 특성을 볼 수 있습니다.

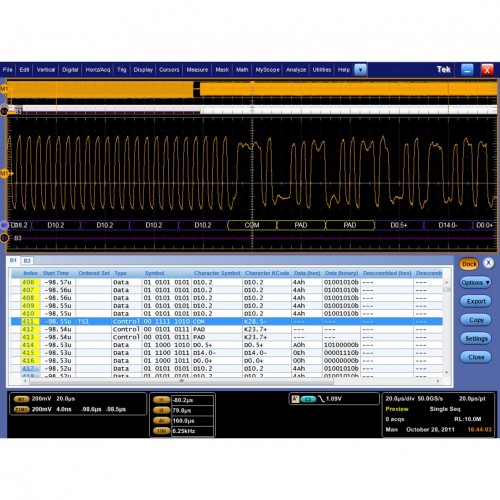

* 6.25Gb/s 실시간 직렬 트리거 - 지정된 NRZ 또는 8b/10b 패턴의 첫 번째 인스턴스에서 트리거를 보장하여 패턴에 따라 달라지는 효과를 분리할 수 있습니다.

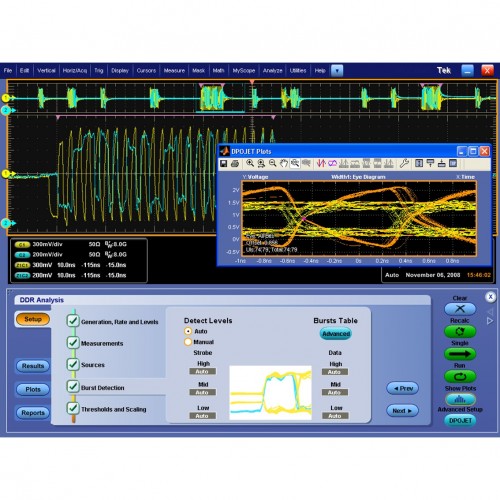

* 고속 직렬 산업 표준, 광대역 RF, 전원 공급 장치 및 메모리에 대한 애플리케이션 지원 – 표준별 인증, 측정 자동화 및 사용 편의성을 제공합니다.

[ 주요 특징 ]

* 뛰어난 신호 무결성 및 뛰어난 신호 대 잡음비 - 파형의 가장 정확한 표현을 관찰하세요

* 정확한 트리거링 – 효율적인 문제 해결 및 단축된 디버그 시간을 위해 문제 신호를 수집하는 데 소요되는 시간을 최소화합니다.

* 시각적 트리거 - 복잡한 파형에서 트리거를 정확하게 검증하고 고유한 이벤트를 찾습니다.

* 검색 및 표시 – 관심 신호에 대한 파형 또는 직렬 버스 패턴 매칭 및 소프트웨어 트리거 제공

* PCI Express, 8b/10b 인코딩 직렬 데이터, I 2 C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B, MIPI ® C-PHY, D-PHY 및 M-PHY에 대한 자동 직렬 분석 옵션

* P7700, P7600 및 P7500 TriMode 프로빙 시스템 - 프로브 팁 교정을 통해 완벽하게 일치하는 신호 연결

* P6780 및 P6717A 고성능 17채널 로직 프로브는 최대 2.5GHz 대역폭을 제공하여 오늘날의 빠른 디지털 신호에 연결 가능합니다(MSO70000DX 시리즈만 해당)

[ 연결성 ]

* 전면 패널과 후면 패널 모두에 USB 2.0 호스트 포트가 있어 빠르고 쉽게 데이터를 저장하고 인쇄하고 USB 키보드를 연결할 수 있습니다.

* 네트워크 연결을 위한 통합 10/100 이더넷 포트 및 오실로스코프 디스플레이를 모니터나 프로젝터로 내보내기 위한 비디오 출력 포트
