상품 기본설명

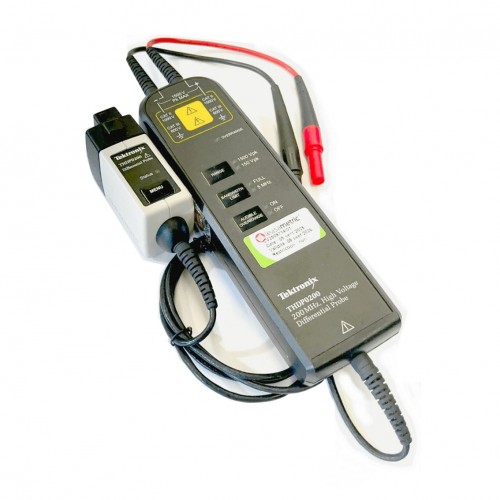

THDP0200 고전압 차동 프로브 50배 / 500배 200MHz 10MΩ || 2pF

상품 상세설명

고전압 차동 프로브는 두 테스트 지점 모두 접지되지 않은 두 테스트 지점 간의 전압 차이를 측정하는 데 사용됩니다. 텍트로닉스의 고전압 차동 프로브는 최대 6000V 신호에 사용할 수 있습니다. 이 유형의 고전압 프로브는 공통 모드 제거 기능 덕분에 접지 참조되지 않은, 플로팅 또는 절연 측정에 가장 적합합니다. 이 제품은 텍트로닉스에서 설계, 제조 및 서비스를 제공합니다.

[ 주요 특징 ]

* 최대 200MHz 대역폭

* 최대 6000V 차동(DC + pk AC)

* 최대 2300V 공통(RMS)

* 초과 범위 표시기

* 안전 인증됨

* 전환 가능한 감쇠

* 전환 가능한 대역폭 제한

[ 응용 프로그램 ]

* 부동 측정

* 스위칭 전원 공급 장치 설계

* 모터 구동 설계

* 전자식 안정기 설계

* CRT 디스플레이 디자인

* 전력 변환기 설계 및 서비스

* 전력소자 평가

[ 연결성 ]

* BNC 인터페이스(P5200A 프로브)

* TekVPI ® 인터페이스(TMDP 및 THDP 시리즈 프로브)

* TekProbe ® 인터페이스(P5202A, P5205A 및 P5210A 시리즈 프로브)

[ 안전한 고전압 프로브 솔루션 ]

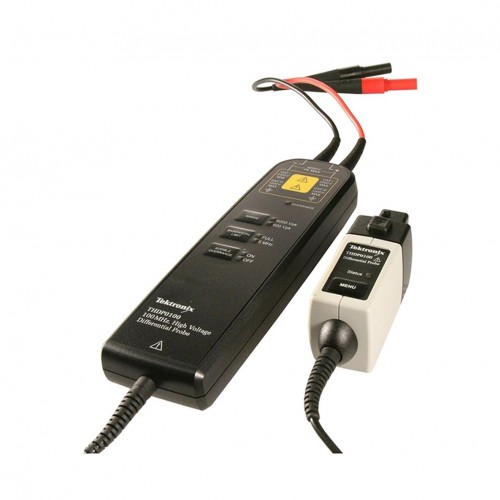

THDP0100과 P5210A는 텍트로닉스 제품 중 가장 넓은 차동 동적 범위(DDR) 기능을 제공하여 사용자가 최대 ±6000V까지 안전하게 측정할 수 있습니다. THDP0100은 최대 100MHz의 대역폭과 1/1000 게인에서 최대 2500V/ns의 슬루율을 지원합니다. 이 프로브는 두 가지 크기의 후크 팁과 함께 제공되며, 프로브의 선형 범위를 초과할 경우 사용자에게 경고하는 과범위 시각 및 청각 표시기가 있습니다.

THDP0200과 P5205A는 최대 ±1500V의 차동 전압을 안전하게 측정할 수 있는 능동 차동 프로브입니다. 이 프로브는 모터 드라이브 및 전력 변환기와 같은 IGBT 회로의 측정에 효과적입니다. THDP0200은 최대 200MHz의 대역폭과 1/250 이득에서 최대 275V/ns의 슬루율을 지원합니다.

TMDP0200과 P5202A는 최대 ±750V의 차동 요구 사항을 가진 중전압 애플리케이션용으로 설계되었습니다. 이 프로브는 감쇠 범위가 더 낮고 신호 대 잡음비가 더 우수합니다.

P5200A는 모든 오실로스코프와 함께 사용할 수 있으며, 오실로스코프를 접지한 상태에서도 플로팅 회로를 안전하게 측정할 수 있도록 합니다. P5200A 액티브 차동 프로브는 플로팅 신호를 저전압 접지 참조 신호로 변환하여 모든 접지 참조 오실로스코프에서 안전하고 쉽게 표시할 수 있도록 합니다.

안전한 작동을 위해 P5200A 고전압 차동 프로브를 텍트로닉스 TPS2000 및 THS3000 시리즈 오실로스코프와 같이 플로팅 입력(절연 입력)이 있는 오실로스코프와 함께 사용하지 마십시오. P5200A 고전압 차동 프로브를 사용하려면 접지된 입력이 있는 오실로스코프 또는 기타 계측기가 필요합니다.

[ 연결 옵션 ]

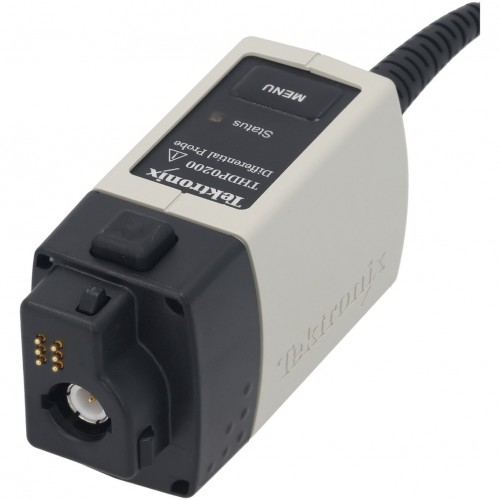

TMDP 및 THDP 시리즈 프로브에는 오실로스코프와 프로브 간의 스마트 통신을 지원하는 TekVPI® 인터페이스가 장착되어 있습니다. 프로브 메뉴 버튼을 누르면 오실로스코프 디스플레이에 프로브 제어 메뉴가 나타나 모든 관련 프로브 설정 및 제어 기능에 액세스할 수 있습니다. 이 프로브는 TPA-BNC 어댑터 없이도 TekVPI® 오실로스코프에서 작동하도록 설계 되었습니다 .

P52xxA 시리즈 프로브에는 오실로스코프에 스케일 정보를 전달하는 Tektronix TekProbe® 인터페이스가 장착되어 있습니다. TekProbe® 인터페이스로 구성된 오실로스코프 또는 1103 TekProbe® 파워 서플라이와 함께 사용하는 모든 오실로스코프에 직접 연결할 수 있습니다 .

[ 호환 오실로스코프 ]

3 시리즈 MDO 혼합 도메인 오실로스코프

RF 입력을 제외하고 완벽하게 호환됩니다.

5 시리즈 MSO완벽하게 호환 가능

5 시리즈 MSO 로우 프로파일완벽하게 호환 가능

DPO7000C완벽하게 호환 가능

엠도3000완벽하게 호환되지만 RF 입력에서는 프로브가 지원되지 않습니다.

MDO4000C완벽하게 호환되지만 RF 입력에서는 프로브가 지원되지 않습니다.

MSO/DPO2000TekVPI® 외부 전원 공급 장치(119-8726-xx) 필요

MSO/DPO2000BTekVPI® 외부 전원 공급 장치(119-8726-xx) 필요

MSO/DPO3000완벽하게 호환 가능

MSO/DPO4000완벽하게 호환 가능

MSO/DPO5000완벽하게 호환 가능

MSO/DPO5000B완벽하게 호환 가능

MSO4000B완벽하게 호환 가능

TBS2000완벽하게 호환 가능
